تریلر پایه

نوع تریلر

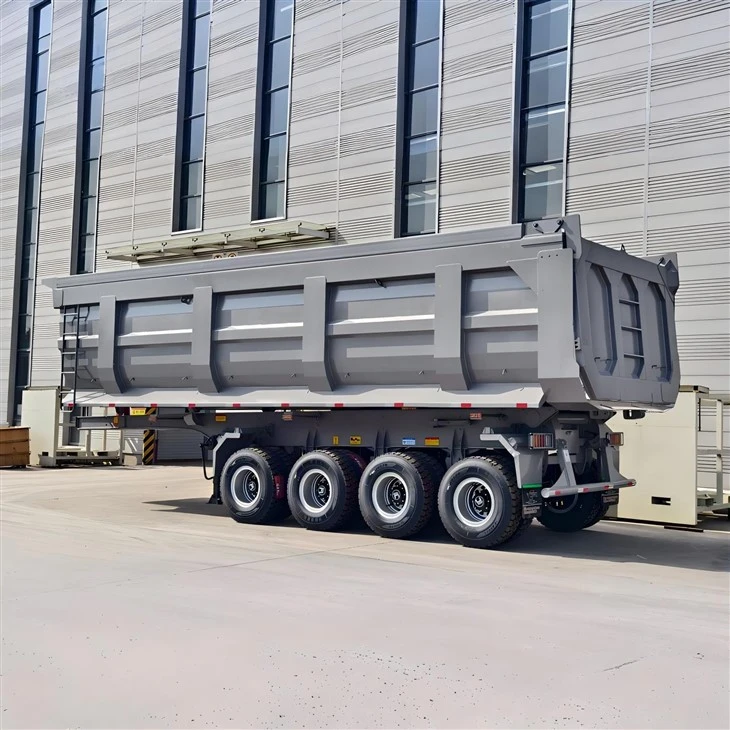

4-نیمه تریلر کمپرسی عقب محور

برای حمل و نقل مواد فله (شن، سنگ معدن، زغال سنگ، زباله های ساختمانی)

ابعاد کلی

10000mm (L) × 2550mm (W) × 3800mm (H)

طول سفارشی موجود: 8500-12000 میلی متر

حجم جعبه بار

40 CBM (استاندارد)

سفارشی: 30–50 CBM، طراحی U-شکل/مستطیل شکل

کاهش وزن

11500 کیلوگرم

تحمل 3% بر اساس انتخاب مواد

بار امتیازی

65000 کیلوگرم

حداکثر بار: 80000 کیلوگرم

وزن ناخالص کل

80000 کیلوگرم

توزیع بار محوری 4×20000 کیلوگرم

ارتفاع جفت

1550 میلی متر

ارتفاع سنجاق استاندارد برای تراکتورهای 40/50 تنی

سایز سنجاق

2 اینچ (50 میلی متر) / 3.5 اینچ (90 میلی متر)

قابل تعویض، استاندارد ISO

زاویه نوک

47-50 درجه

برای تخلیه کامل مواد چسبنده طراحی شده است

زمان چرخه انعام

25-30 ثانیه (بالا بردن کامل)

در فشار سیستم 18MPa

ساختار جعبه بار

درجه مواد

فولاد مقاوم در برابر سایش-استحکام بالا

هاردوکس 450 اختیاری برای برنامه های-فوق ساینده

ضخامت کف

8 میلی متر / 10-12 میلی متر

جوش داده شده با جوش زیرپودری اتوماتیک

ضخامت دیوار کناری

6 میلی متر / 8 میلی متر

تقویت شده با سفت کننده های عمودی و افقی

دروازه دم

درب چرخشی{0}}خود قفل هیدرولیک

درب انبار اختیاری، درب عقب بلند-برای صخره‌های بزرگ

حفاظت جانبی

محافظ دامن ضد{0}} فولادی با نوارهای بازتابنده

استانداردهای ایمنی

نردبان

نردبان دسترسی عقب یکپارچه

پله‌های ضد لغزش، نرده‌های ایمنی

درمان ضد خوردگی-

پوشش رویه پرایمر اپوکسی سندبلاست

3 سال ضمانت رنگ

قاب شاسی

مواد پرتو اصلی

طراحی تیرآهن، فولاد کششی بالا Q345B

جوشکاری مداوم برای حداکثر استحکام سازه

طراحی شاسی

قاب مونوکوک-با استحکام بالا

اعضای متقاطع تقویت شده در نقاط بالابر محور

زیرانداز

روکش راهروهای فولادی ورق الماس

پوشش ضد لغزش و خوردگی-

ارابه فرود

پایه های پشتیبانی دستی 2 سرعته JOST

بار نامی: 2×28 تن، پایه های برقی اختیاری

صفحه چرخ پنجم

صفحه فولادی مقاوم-سایش سنگین-

مونتاژ شاه پایه تقویت شده اختیاری

اعضای متقابل

لوله مستطیلی 100 × 50 × 4 میلی متر، با فاصله 400 میلی متر

برای سفتی پیچشی به تیر اصلی جوش داده شده است

محورها و سیستم تعلیق

مقدار محور

4 محور

پیکربندی استاندارد اکسل پشت سر هم

برند اکسل

محورهای سنگین FUWA/BPW 13-

محورهای اختیاری 16-تنی برای استفاده بسیار سنگین

ظرفیت محور

4×13000 کیلوگرم=52000 کیلوگرم

ارتقاء سنگین-: 4×16000 کیلوگرم=64000 کیلوگرم

نوع تعلیق

سیستم تعلیق فنر برگ مکانیکی سنگین-

سیستم تعلیق بادی اختیاری با محور 1/4 قابل بلند شدن

بهار برگ

فنرهای سهموی 10/12 برگی

دارای امتیاز برای بارهای محوری 16 تنی

هاب چرخ

توپی فولادی آهنگری، روانکاری حمام روغن

100000 کیلومتر-فاصله سرویس رایگان

پیچ چرخ

پیچ و مهره های کششی بالا-درجه 10.9

روکش روی{0}مقاوم در برابر خوردگی-

چرخ و لاستیک

اندازه لاستیک

لاستیک های رادیال 12.00R22.5 / 315/80R22.5

الگوی سنگین-خارج از جاده-برای استفاده در معدن

مقدار تایر

8 لاستیک اصلی + 1 لاستیک زاپاس

12R24 اختیاری برای ظرفیت بار اضافی

نوع رینگ

رینگ های تیوبلس فولادی 9.00×22.5

پوشش ضد خوردگی رنگ شده

رتبه بندی تایر

امتیاز لایه 18PR، شاخص بار 150/147

دارای 7500 کیلوگرم در هر لاستیک در 900 کیلو پاسکال

لاستیک زاپاس

کار سنگین-زیر-پایه شاسی

دارای وینچ برای دسترسی آسان تایر

سیستم هیدرولیک

سیلندر هیدرولیک

سیلندر تلسکوپی جلو{0}}HYVA (5/6 مرحله)

حداکثر نیروی بالابر: 120 تن، 1 سال گارانتی

پمپ هیدرولیک

پمپ دنده‌ای PTO-(40/60 لیتر در دقیقه)

عملکرد-با راندمان بالا،-صدای کم

مخزن روغن هیدرولیک

مخزن فولادی 200 لیتری سنگین-

دارای سطح روغن، فیلتر و کلاهک تنفس

شیلنگ های هیدرولیک

شیلنگ های فشار قوی SAE 100 R2AT-

دارای امتیاز برای فشار کاری 25 مگا پاسکال

شیر کنترل

شیر کنترل تناسبی دستی/الکتریکی

عملکرد کاهش اضطراری گنجانده شده است

ویژگی های ایمنی

بالای{0}}شیر فشار شکن، شیر ضد-سقوط

از فروپاشی سیلندر در صورت خرابی شیلنگ جلوگیری می کند

سیستم ترمز

ترمز سرویس

سیستم ترمز هوای دو خط-، سوپاپ های WABCO

ABS 4S/4M اختیاری است

ترمز دستی

ترمز دستی با فنر-در محورهای عقب

درگیر شدن خودکار هنگام کاهش فشار هوا

ترمز اضطراری

سوپاپ ترمز تریلر دستی + حفاظت در برابر شکست

در صورت جدا شدن تریلر از تراکتور فعال می شود

محفظه های ترمز

محفظه های ترمز 30/30 نوع

اندازه 16{1}}اینچ برای قدرت توقف سنگین

درام ترمز

درام های چدنی با قطر 420 میلی متر

طراحی مقاوم در برابر-گرما، ترک-

کفش ترمز

لنت های ترمز آزاد-آزبست سنگین-

100000 کیلومتر عمر مفید

برق و روشنایی

دسته سیم

سیم کشی استاندارد ISO 7 هسته ای / 15 هسته ای

اتصالات مهر و موم شده، پوشش ضد خوردگی-

چراغ های عقب

چراغ های عقب LED، چراغ های ترمز، چراغ های راهنما

E{0}}علامت تأیید شده برای استفاده در جاده

چراغ های نشانگر

چراغ های نشانگر جانبی/بالا LED، نوار بازتابنده

مطابق با مقررات بین المللی ایمنی راه

منبع تغذیه

سیستم 24 ولت DC، سازگار با تراکتورهای 24 ولت

کیت تبدیل اختیاری 12 ولت

بازتابنده ها

نوارهای بازتابنده قرمز/سفید در طرفین، عقب و گوشه ها

ایمنی در شب-با دید بالا

گزینه های لوازم جانبی

اضافی اختیاری

محور 1 قابل بلند شدن، سیستم تعلیق بادی، پایه های فرود الکتریکی

طرح های سفارشی درب عقب، روکش های برزنتی، سیستم ترازو

کیت های ایمنی

جعبه کمک های اولیه، کپسول آتش نشانی، گیره چرخ، مثلث هشدار دهنده

برای حمل و نقل جاده ای بین المللی مورد نیاز است

مستندات

COC، گزارش بازرسی، لیست قطعات یدکی، راهنمای کاربر

اسناد صادرات کامل گنجانده شده است

پایان سطح

رنگ های سفارشی، برندسازی آرم مشتری

پوشش ضد گرافیتی اختیاری است
